#1

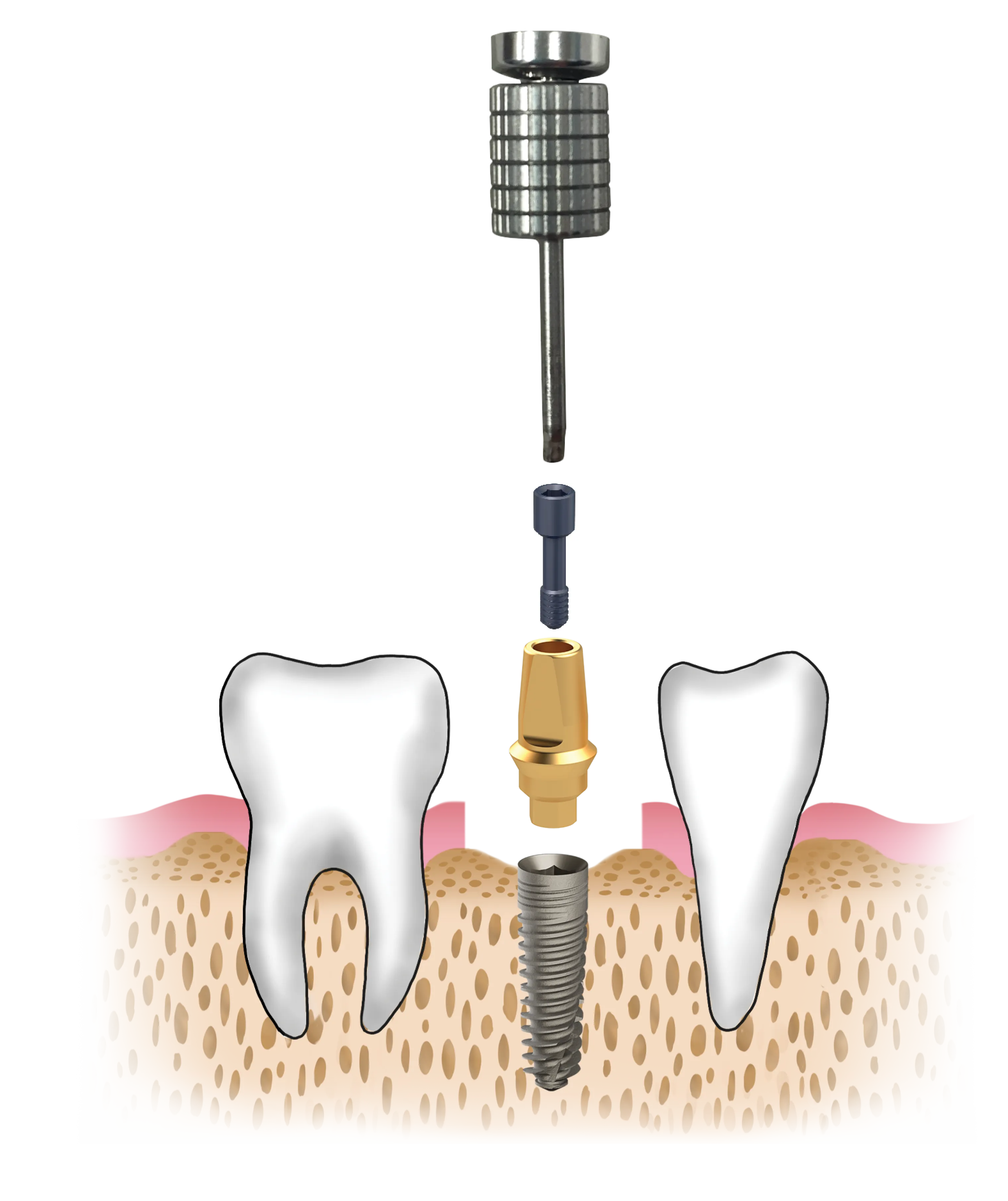

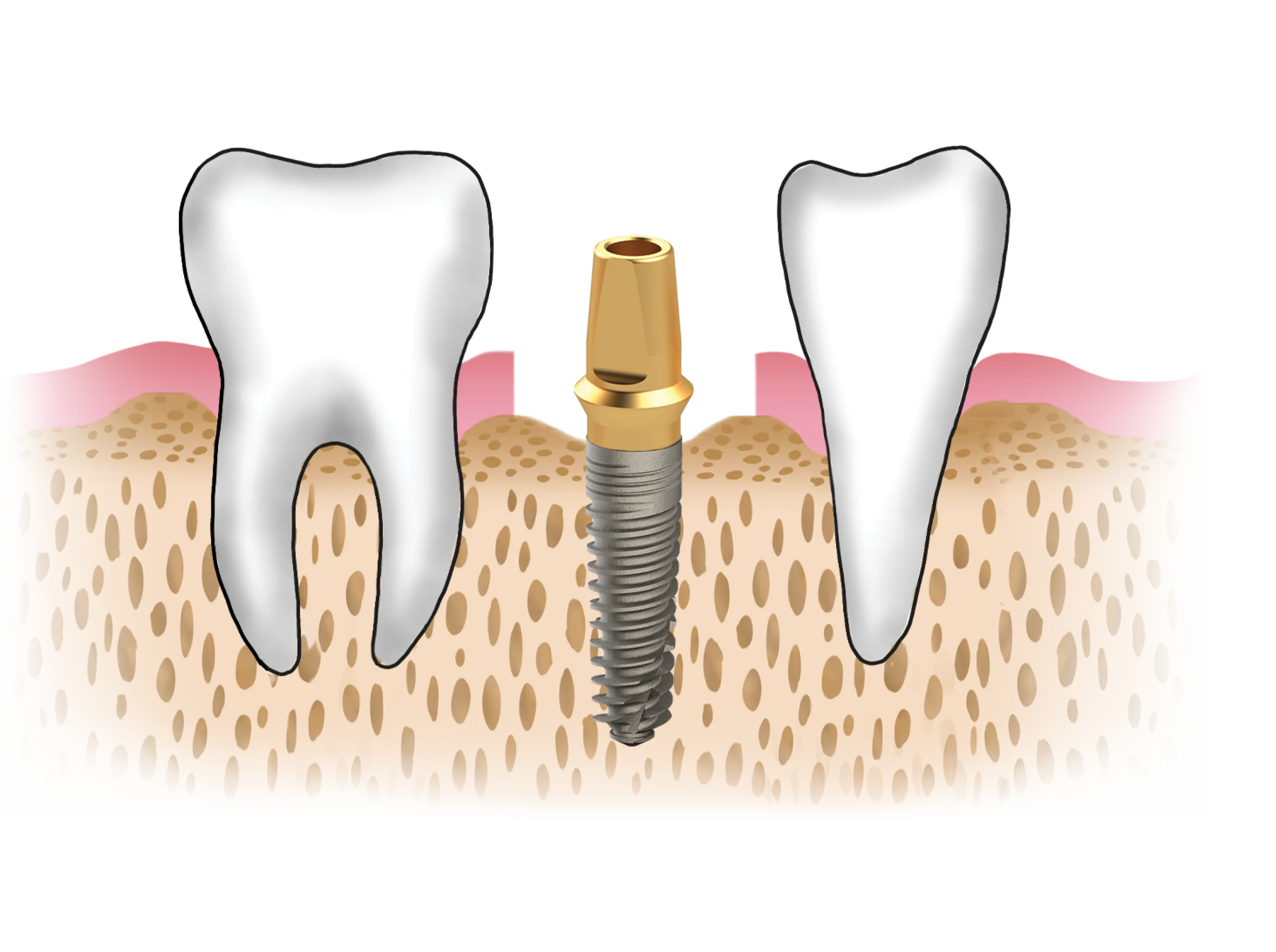

PUT Abutment'ı düz tarafı bukkal tarafa bakacak şekilde yerleştirin ve 1.25 HHDA Hex Anahtarla sıkın.
#2
30 Ncm'ye kadar
#3

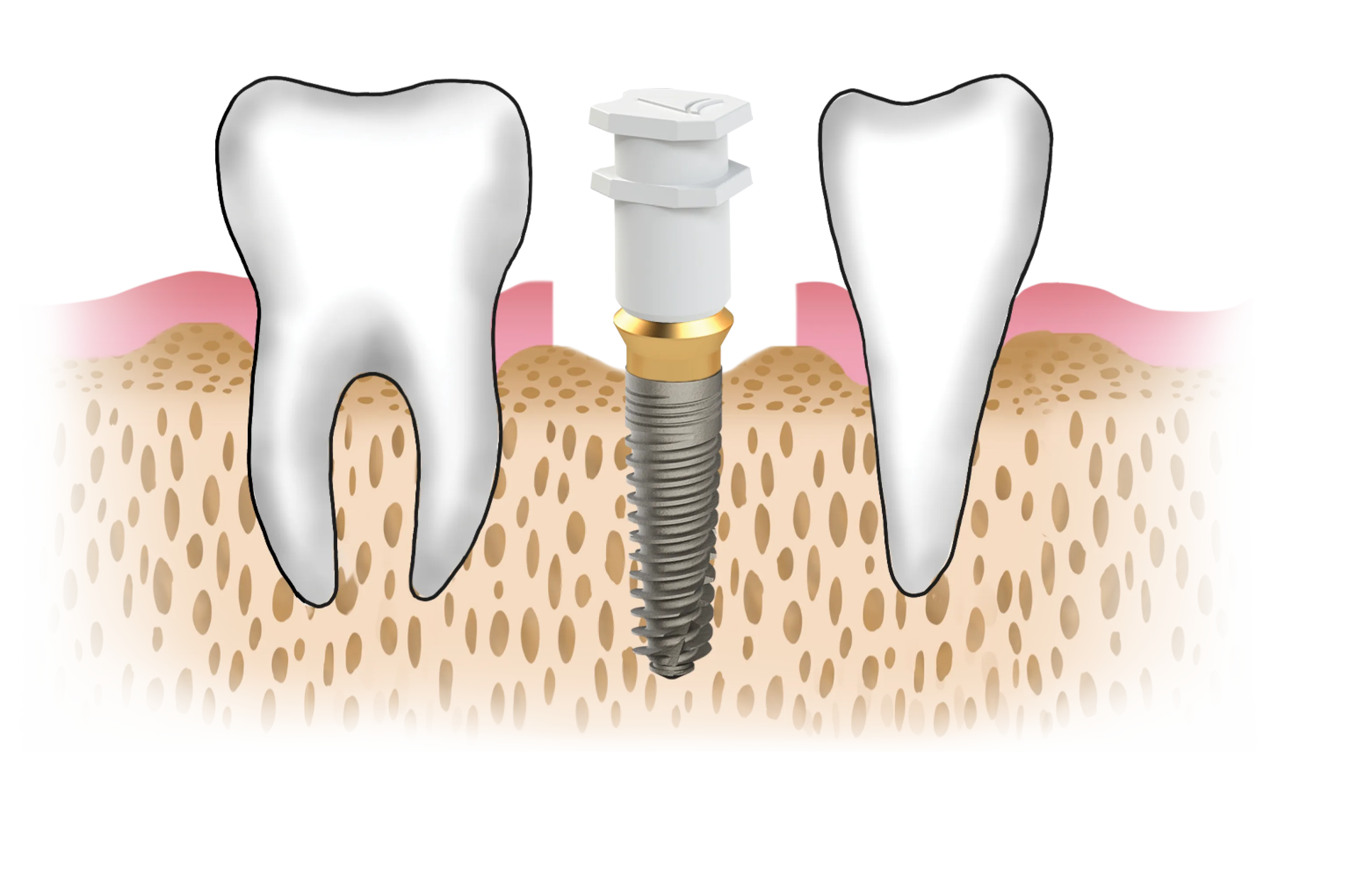

PUP-CA Ölçü Başlığını PUT Abutment'ın üzerine yerleştirin ve PUP-CA'nın düz iç kısmını PUT Abutment'in düz kısmıyla (bukkal tarafa bakmalıdır) hizalayın. Parçaların yerine oturduğunu hissedene kadar aşağı doğru bastırın.
#4

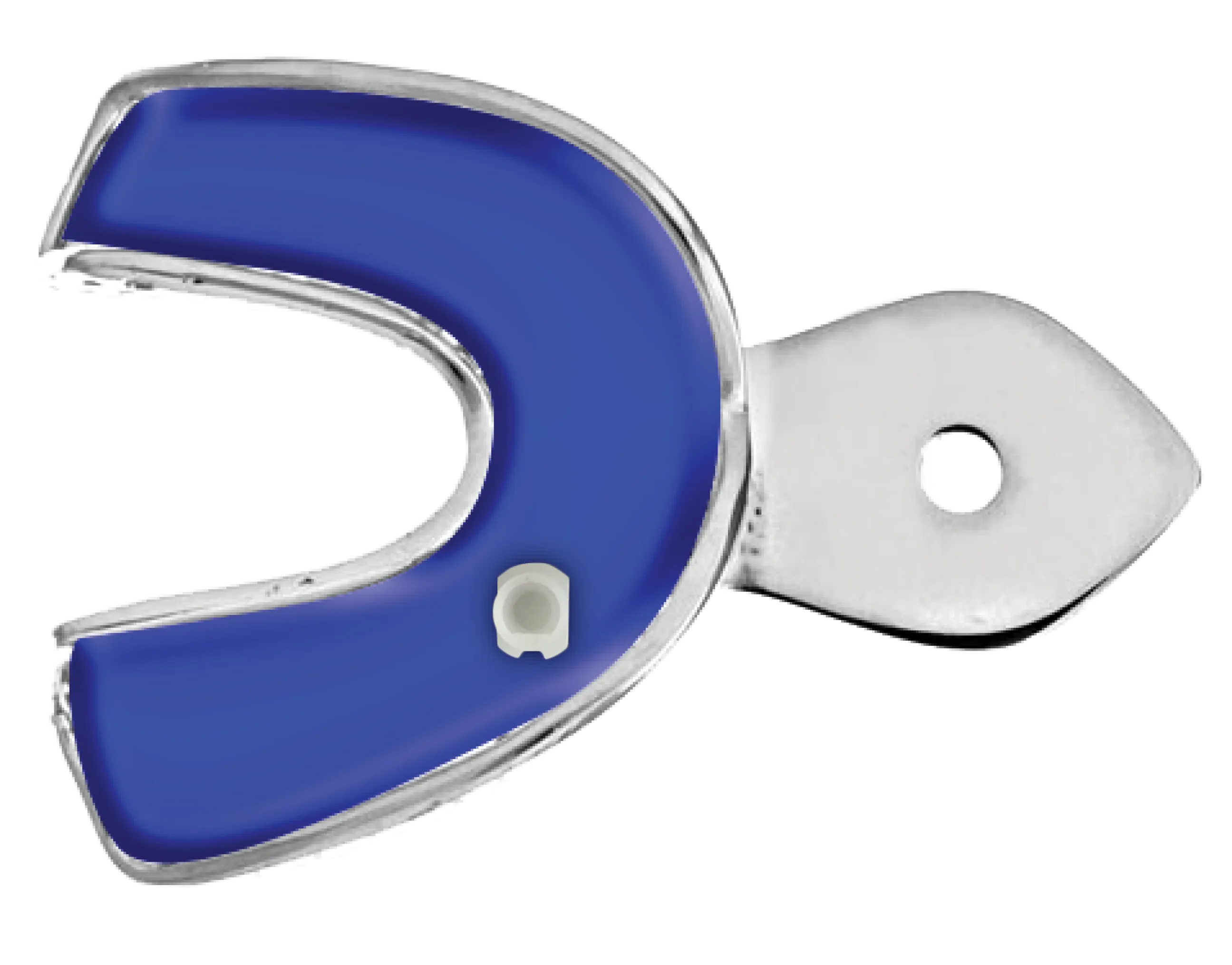

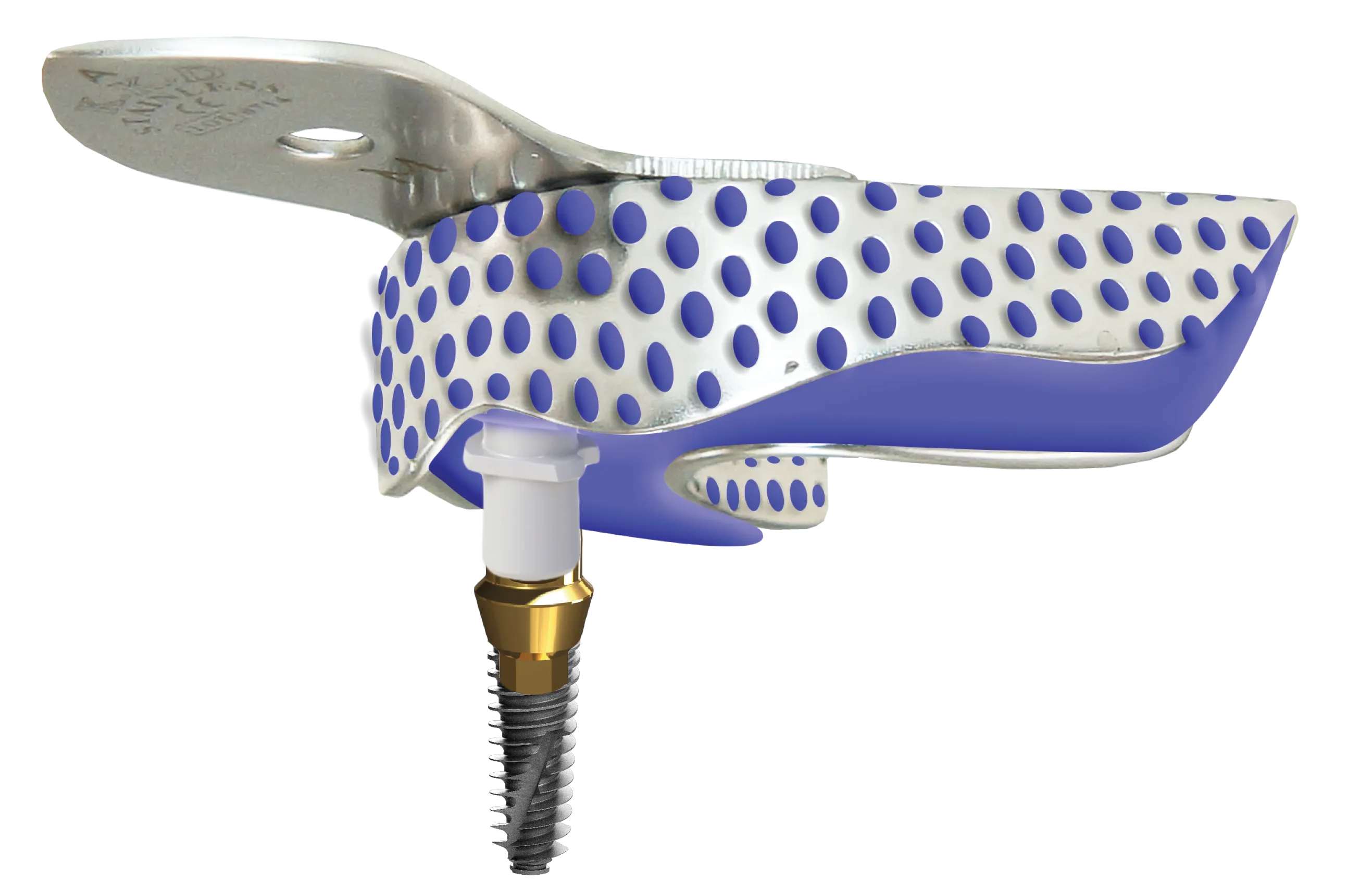

Ölçü kaşığını malzeme sertleşene kadar ağız içinde tutun.
#5

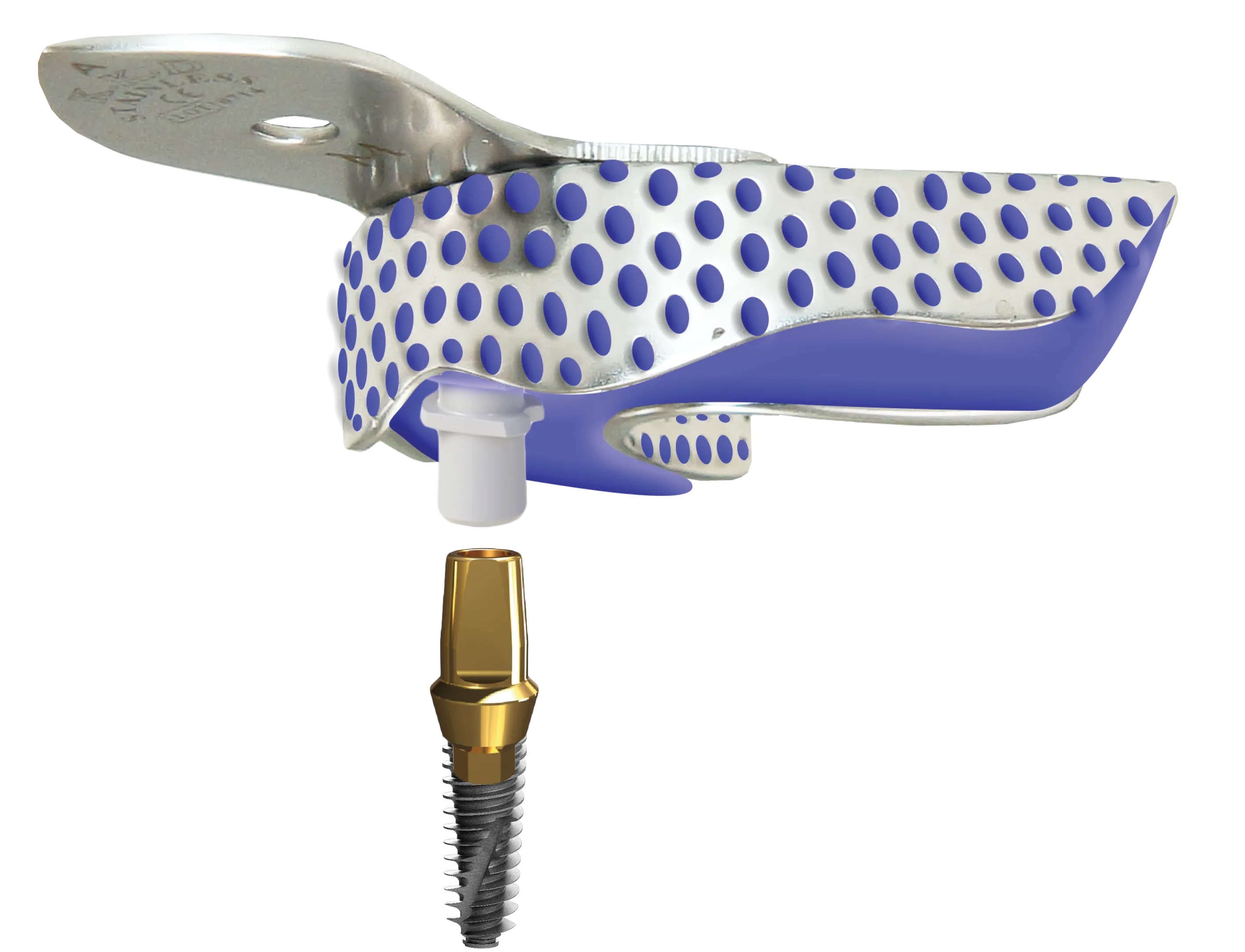

Ölçü kaşığını çıkardığınızda PUP-CA kaşığın içinde kalacaktır.
#6
Final kuron/protez için uygun IA-PUT (S,M,L) analoğu ölçü kaşığı ile birlikte laboratuvara iletin.
#7
Final protez aşamasına gelinceye kadar TC-PUT'u PUT Abutment'a takın (veya doğrudan PUT Abutment üzerine geçici kaplama da yapılabilir).
#8

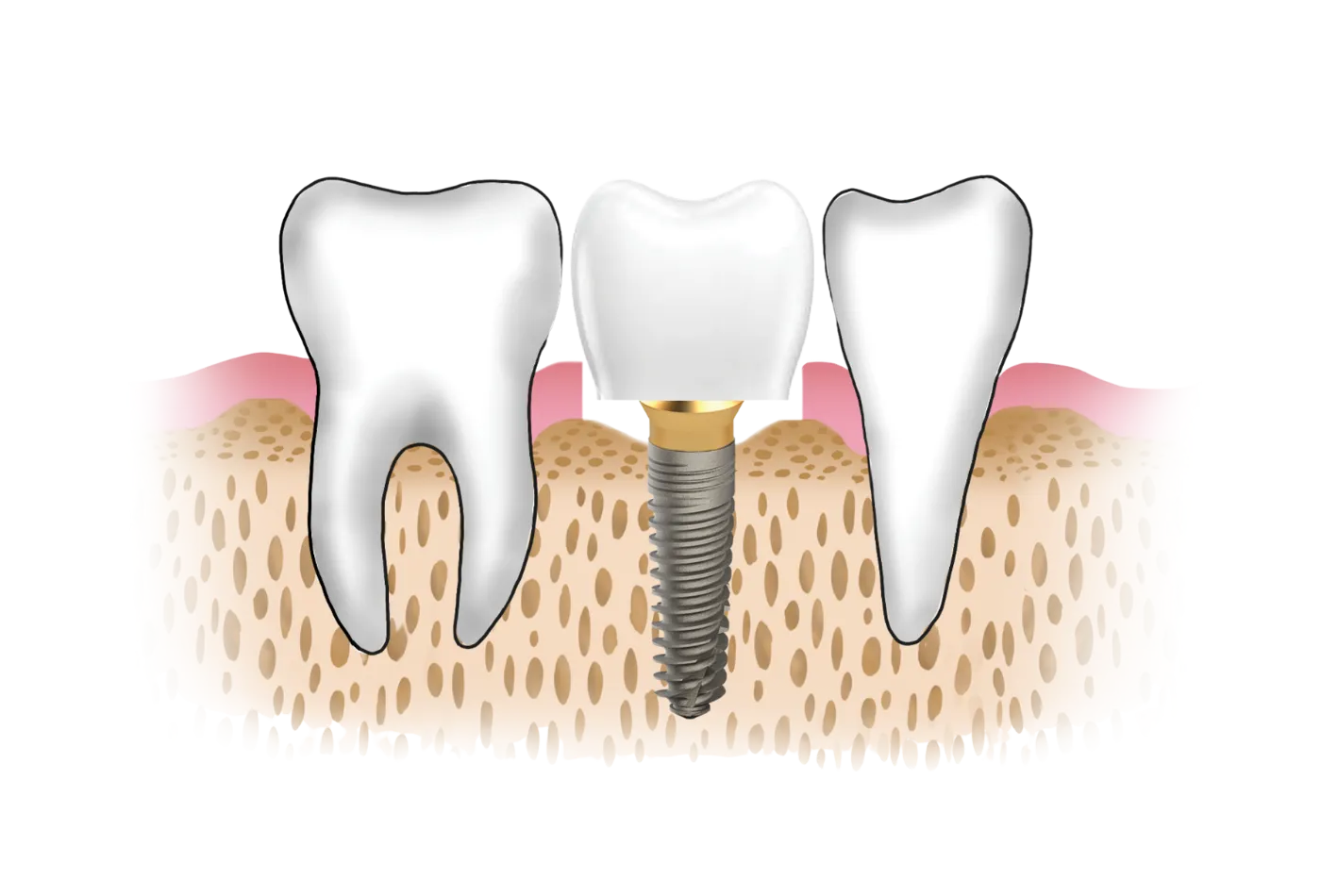

Final protez hazır olduğunda direkt PUT Abutment'a yerleştirilir.

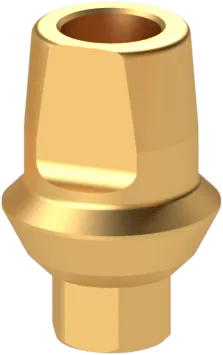

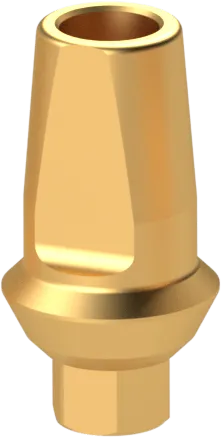

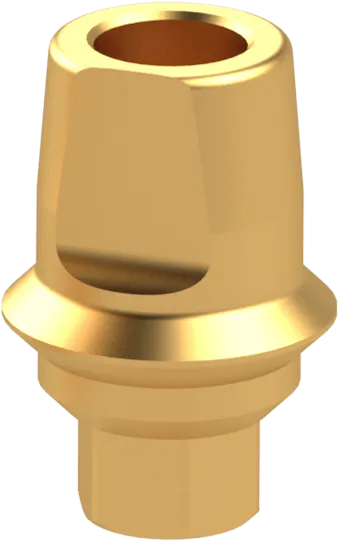

PUT-1S |
PUT-1SC |
PUT-1M |

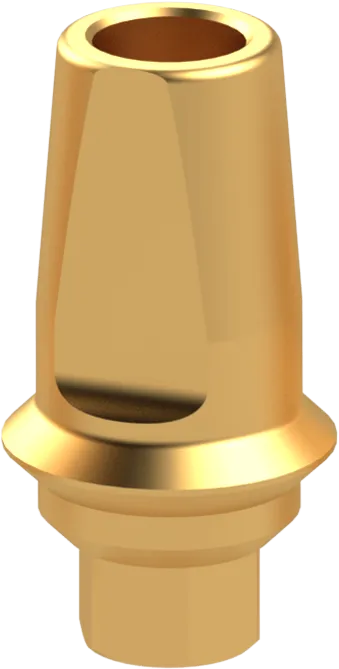

PUT-1MC |

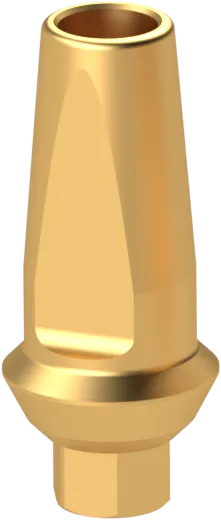

PUT-1L |

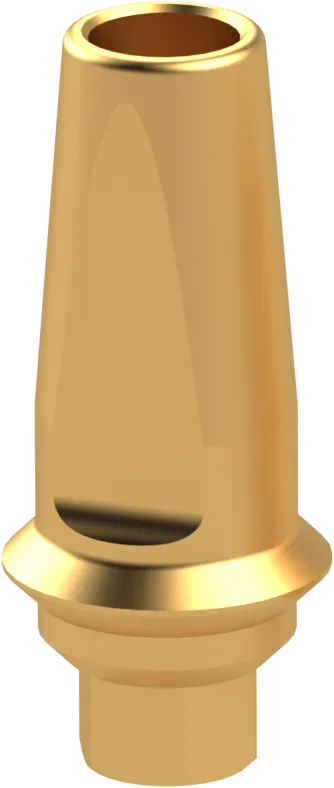

PUT-1LC |
|
| NARROW |
NL-PUT-1S |
NL-PUT-1M |
NL-PUT-1MC |
NL-PUT-1L |
NL-PUT-1LC |
|
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 1.1 | 0.6 | 1.1 | 0.6 | 1.1 | 0.6 |
| C (mm) | - | 0.5 | - | 0.5 | - | 0.5 |
PUT-1S |
PUT-1SC |
PUT-1M |
PUT-1MC |
PUT-1L |
PUT-1LC |
|
| NARROW |
NL-PUT-1S |
NL-PUT-1M |
NL-PUT-1MC |
NL-PUT-1L |
NL-PUT-1LC |
|
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 1.1 | 0.6 | 1.1 | 0.6 | 1.1 | 0.6 |
| C (mm) | - | 0.5 | - | 0.5 | - | 0.5 |

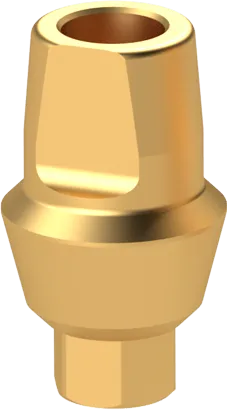

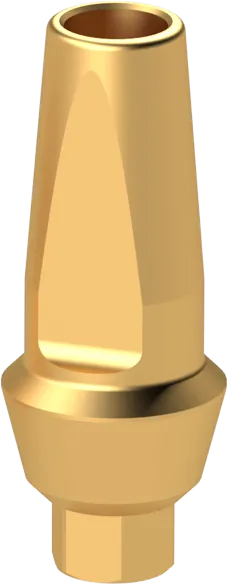

PUT-2S |

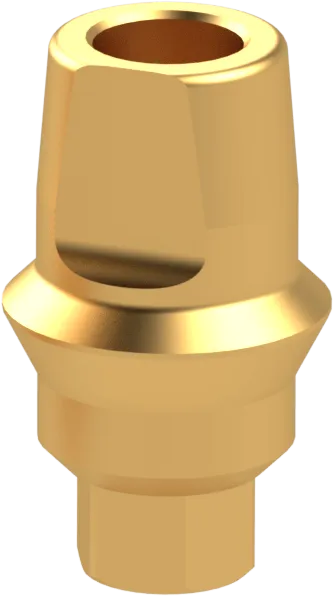

PUT-2SC |

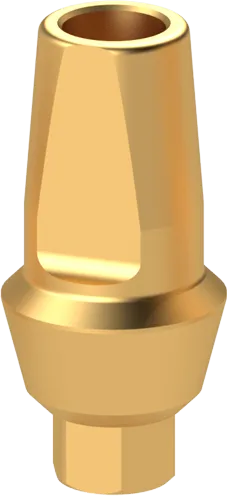

PUT-2M |

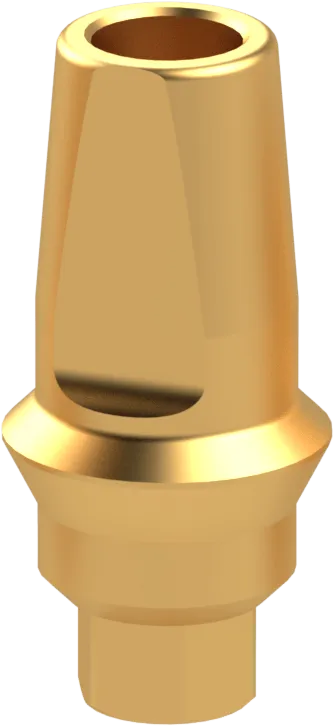

PUT-2MC |
PUT-2L |

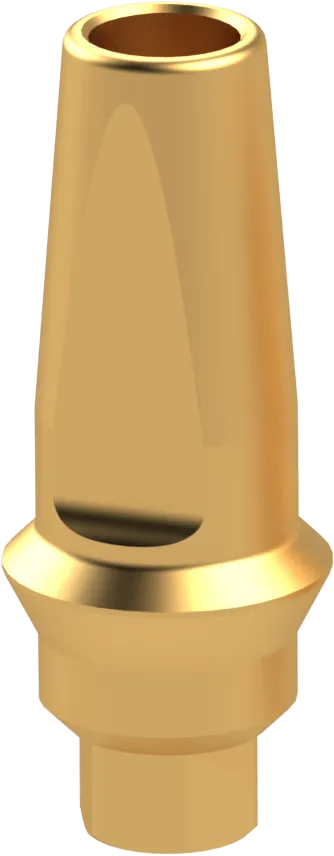

PUT-2LC |
|
| NARROW |
NL-PUT-2S |
NL-PUT-2SC |
NL-PUT-2M |
NL-PUT-2MC |
NL-PUT-2L |
NL-PUT-2LC |
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 2.1 | 1.1 | 2.1 | 1.1 | 2.1 | 1.1 |
| C (mm) | - | 1 | - | 1 | - | 1 |
PUT-2S |
PUT-2SC |
PUT-2M |
PUT-2MC |
PUT-2L |
PUT-2LC |
|
| NARROW |
NL-PUT-2S |
NL-PUT-2SC |
NL-PUT-2M |
NL-PUT-2MC |
NL-PUT-2L |
NL-PUT-2LC |
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 2.1 | 1.1 | 2.1 | 1.1 | 2.1 | 1.1 |
| C (mm) | - | 1 | - | 1 | - | 1 |

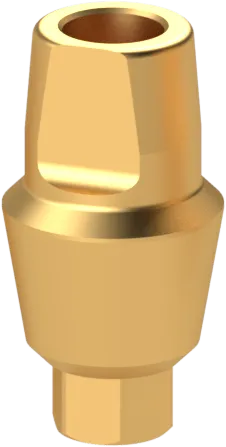

PUT-3S |

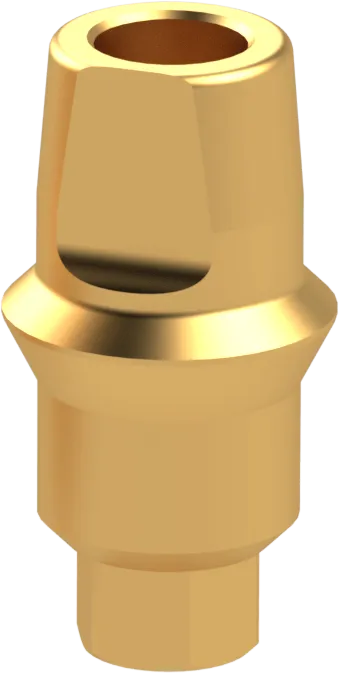

PUT-3SC |

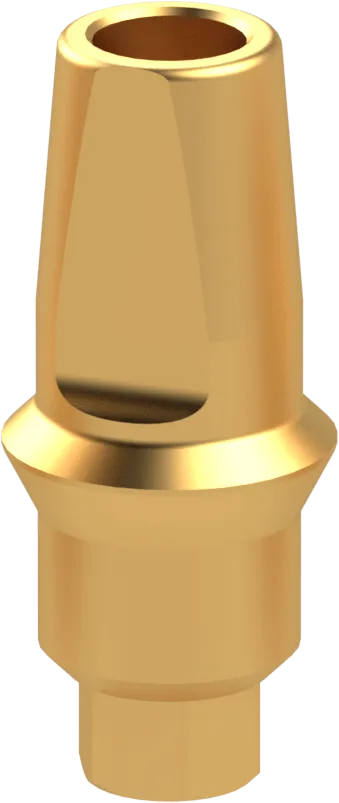

PUT-3MC |

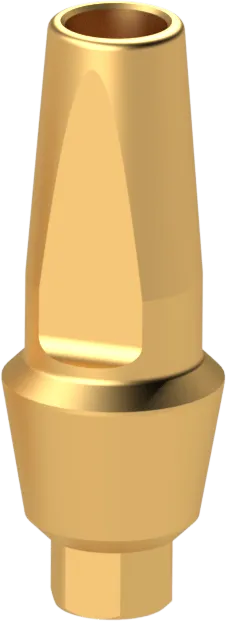

PUT-3L |

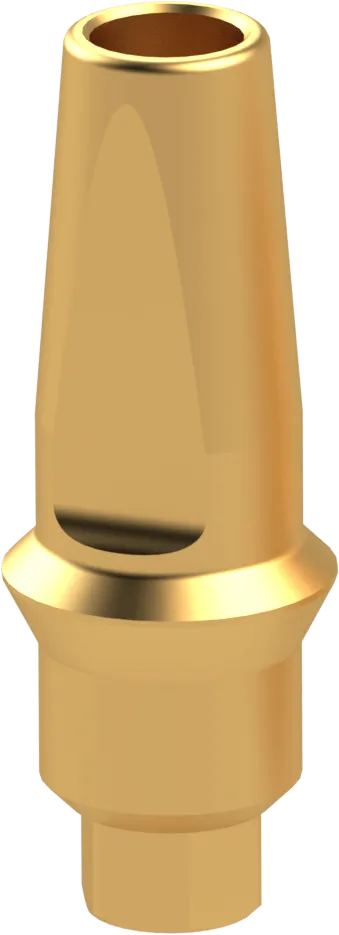

PUT-3LC |

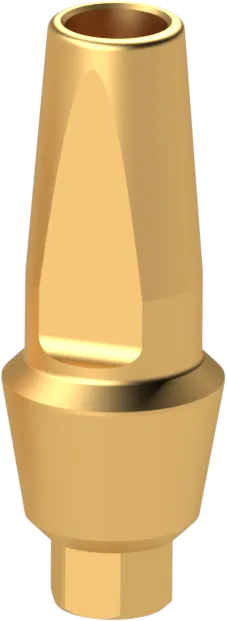

PUT-4L |
|
| NARROW |
NL-PUT-3S |
NL-PUT-3SC |
NL-PUT-3MC |
NL-PUT-3L |
NL-PUT-3LC |
NL-PUT-4L |
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 3.1 | 1.1 | 1.1 | 3.1 | 1.1 | 4.1 |
| C (mm) | - | 2 | 2 | - | 2 | - |
PUT-3S |
PUT-3SC |
PUT-3MC |
PUT-3L |
PUT-3LC |
PUT-4L |
|
| NARROW |
NL-PUT-3S |
NL-PUT-3SC |
NL-PUT-3MC |
NL-PUT-3L |
NL-PUT-3LC |
NL-PUT-4L |
| H (mm) | 4 | 4 | 6 | 6 | 8 | 8 |
| Shoulder (mm) | 3.1 | 1.1 | 1.1 | 3.1 | 1.1 | 4.1 |
| C (mm) | - | 2 | 2 | - | 2 | - |

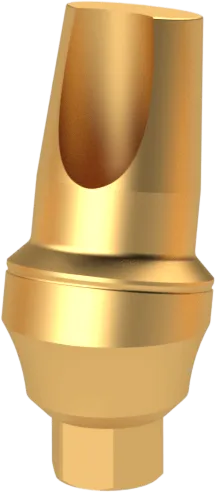

PUT-15-1M |
PUT-15-2M |

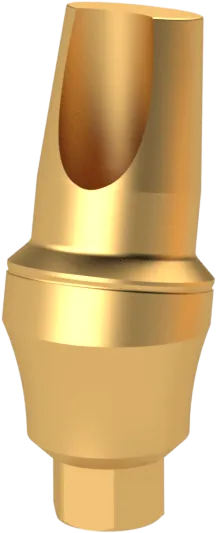

PUT-15-3M |
|
| NARROW |
NL-PUT-15-1M |
NL-PUT-15-2M |
NL-PUT-15-3M |
| Açı (°) | 15 | 15 | 15 |
| H (mm) | 6 | 6 | 6 |
| Shoulder (mm) | 1 | 2 | 3 |
PUT-15-1M |
PUT-15-2M |
PUT-15-3M |
|
| NARROW |
NL-PUT-15-1M |
NL-PUT-15-2M |
NL-PUT-15-3M |
| Açı (°) | 15 | 15 | 15 |
| H (mm) | 6 | 6 | 6 |
| Shoulder (mm) | 1 | 2 | 3 |

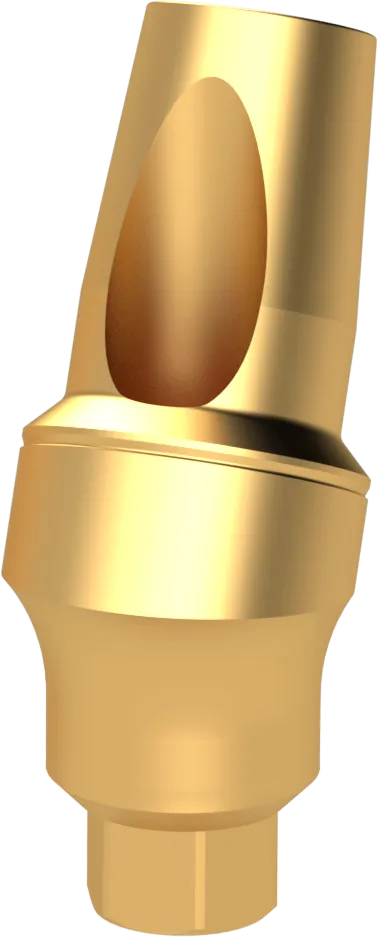

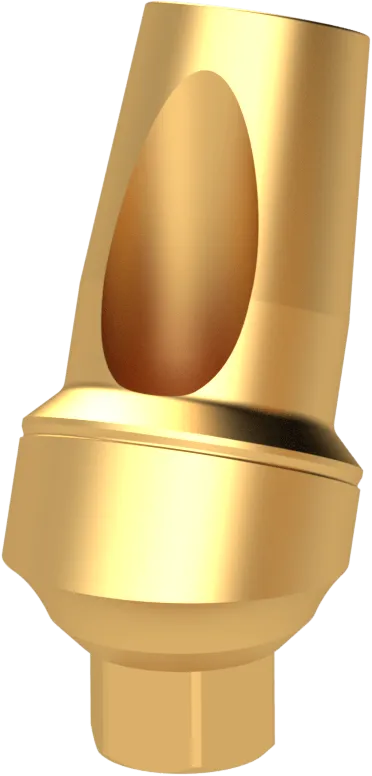

PUT-25-1M |

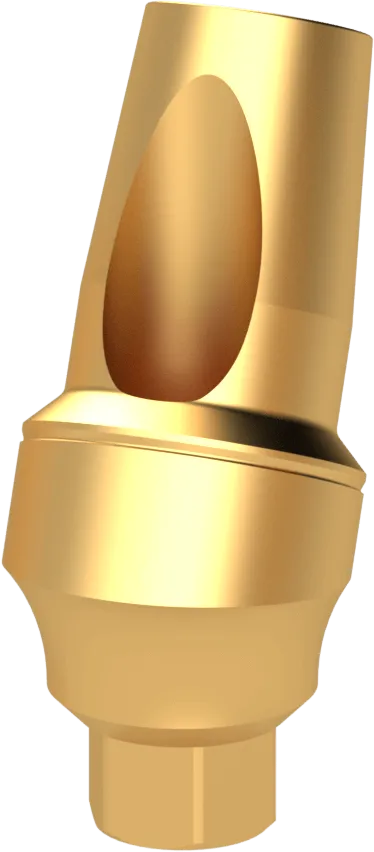

PUT-25-2M |
PUT-25-3M |
|
| NARROW |
NL-PUT-25-1M |
NL-PUT-25-2M |
NL-PUT-25-3M |
| Açı (°) | 25 | 25 | 25 |
| H (mm) | 6 | 6 | 6 |
| Shoulder (mm) | 1 | 2 | 3 |
PUT-25-1M |
PUT-25-2M |
PUT-25-3M |
|
| NARROW |
NL-PUT-25-1M |
NL-PUT-25-2M |
NL-PUT-25-3M |
| Açı (°) | 25 | 25 | 25 |
| H (mm) | 6 | 6 | 6 |
| Shoulder (mm) | 1 | 2 | 3 |

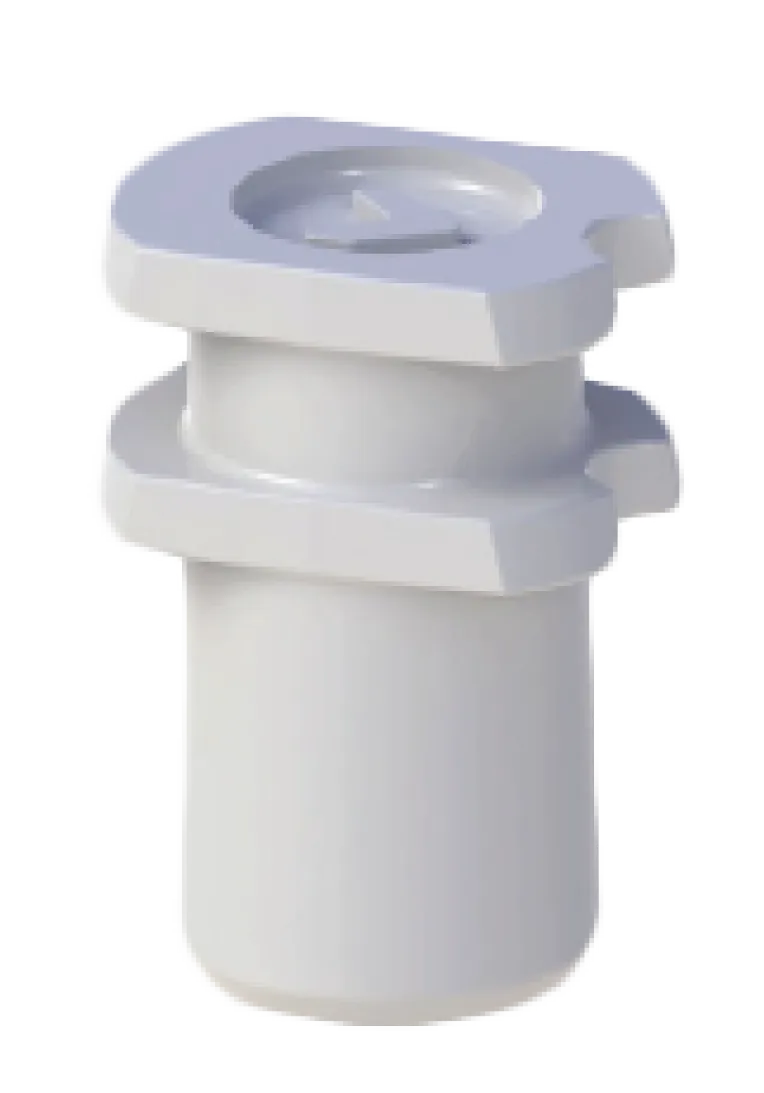

PUP-CA |

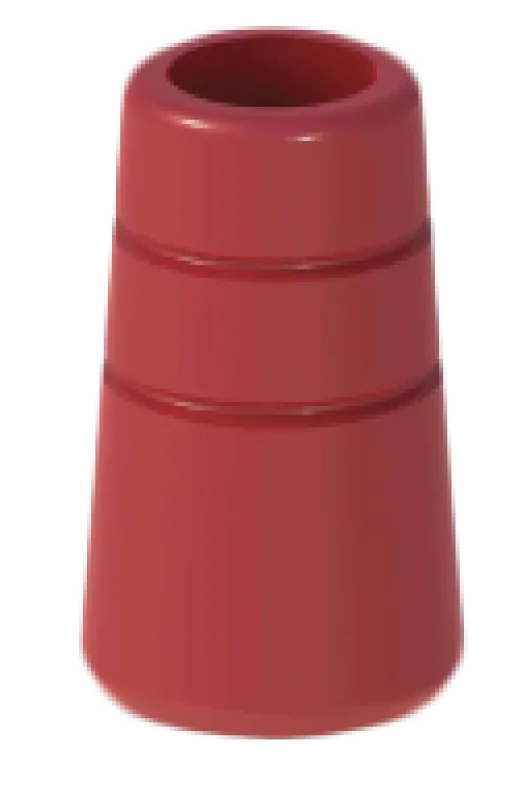

WS-PUT |

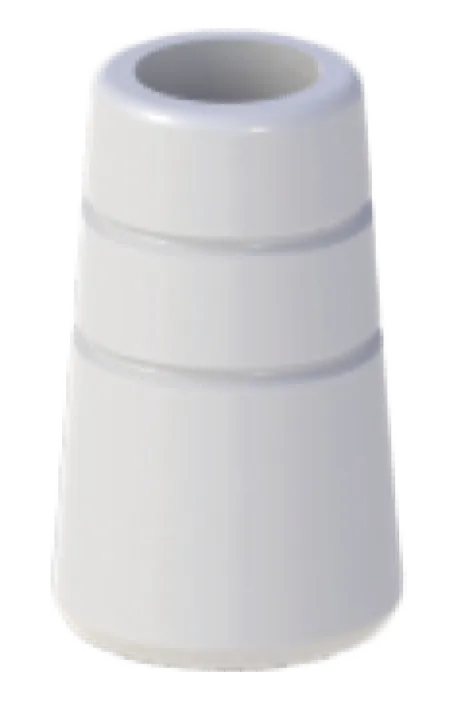

WS-PUT-R |

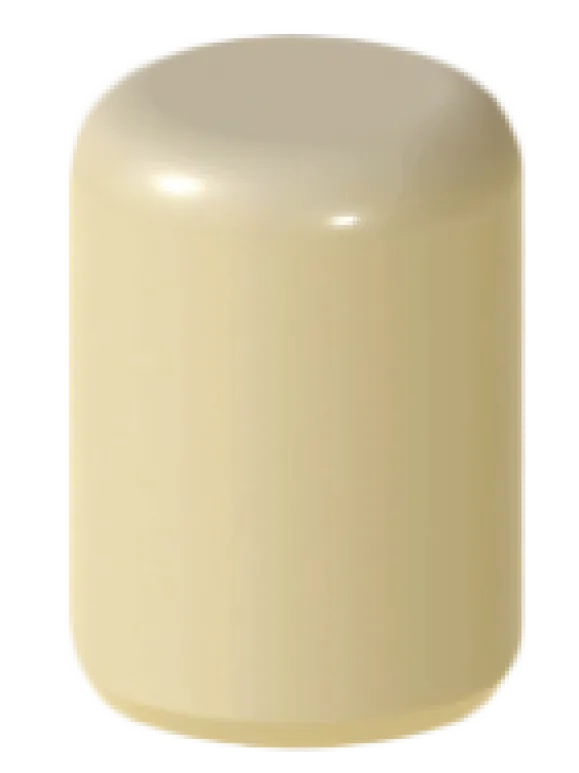

TC-PUT |

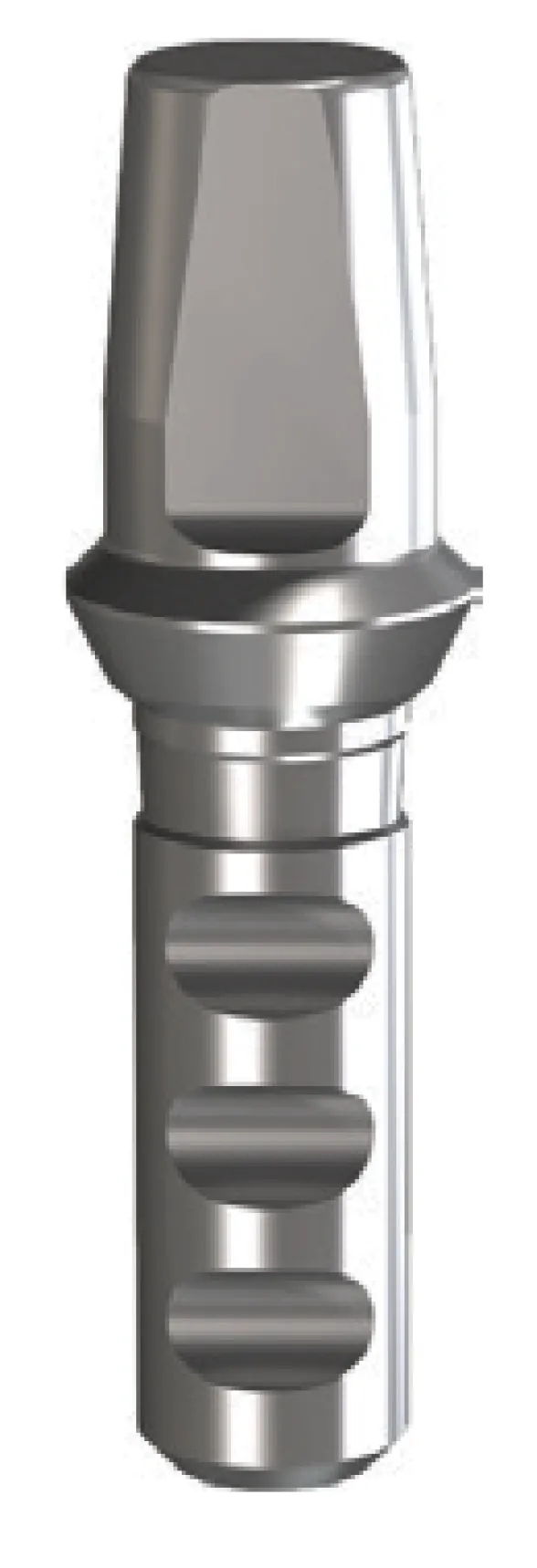

IA-PUT |
| PUT-S, M & L için Plastik Ölçü Cap | Tüm PUT Abutment'lar için Wax Sleeve (kırmızı) anti-rotational | Tüm PUT Abutment'lar için Wax Sleeve (beyaz) rotational | Geçici Cap (4,6 ve 8 mm) | Abutment için Analog (4,6 ve 8 mm) |
PUP-CA |
WS-PUT |
WS-PUT-R |
TC-PUT |
IA-PUT |
|
| PUT-S, M & L için Plastik Ölçü Cap |
Tüm PUT Abutment'lar için Wax Sleeve (kırmızı) anti-rotational |
Tüm PUT Abutment'lar için Wax Sleeve (beyaz) rotational |
Geçici Cap (4,6 ve 8 mm) |
Abutment için Analog (4,6 ve 8 mm) |
